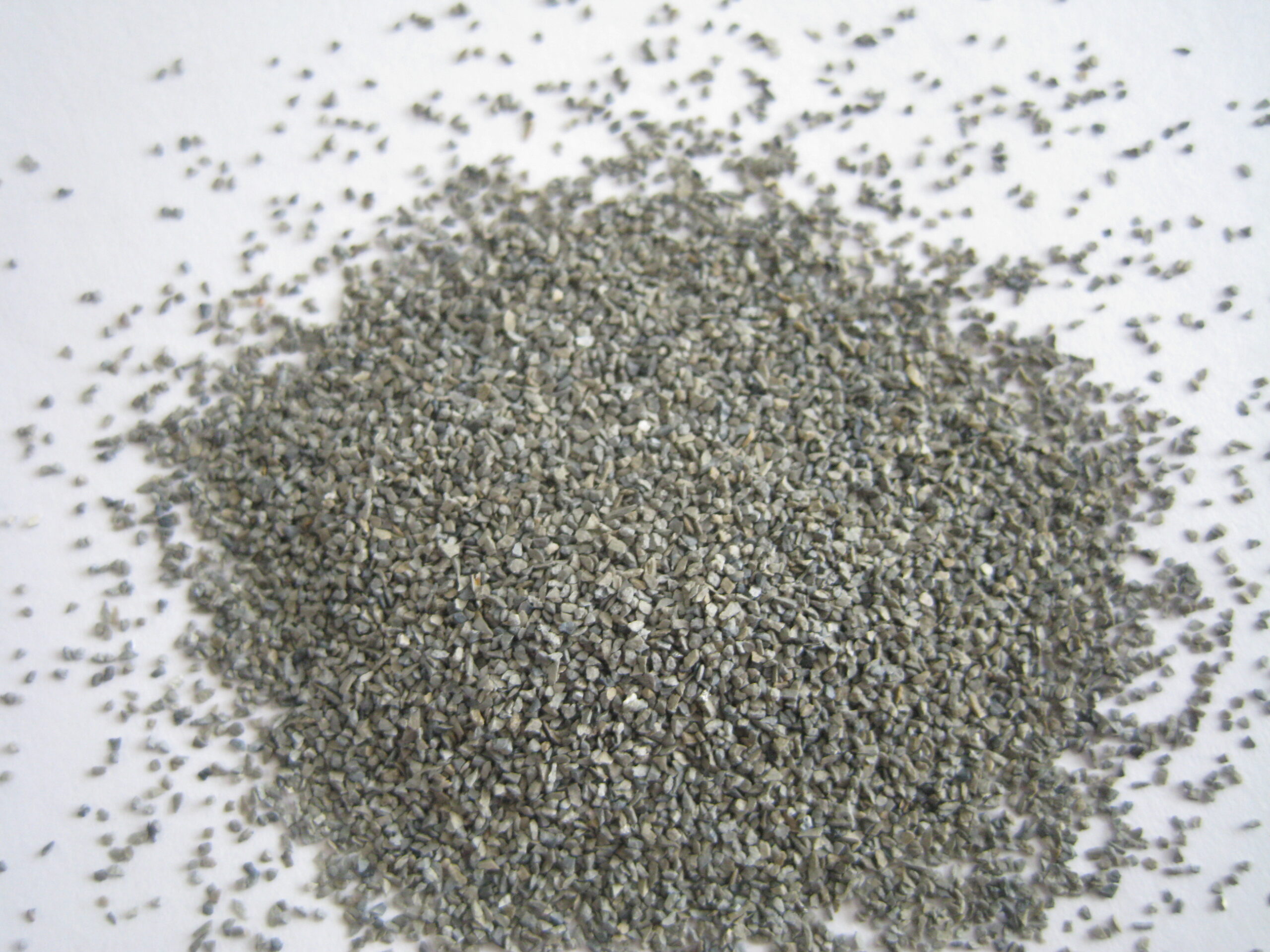

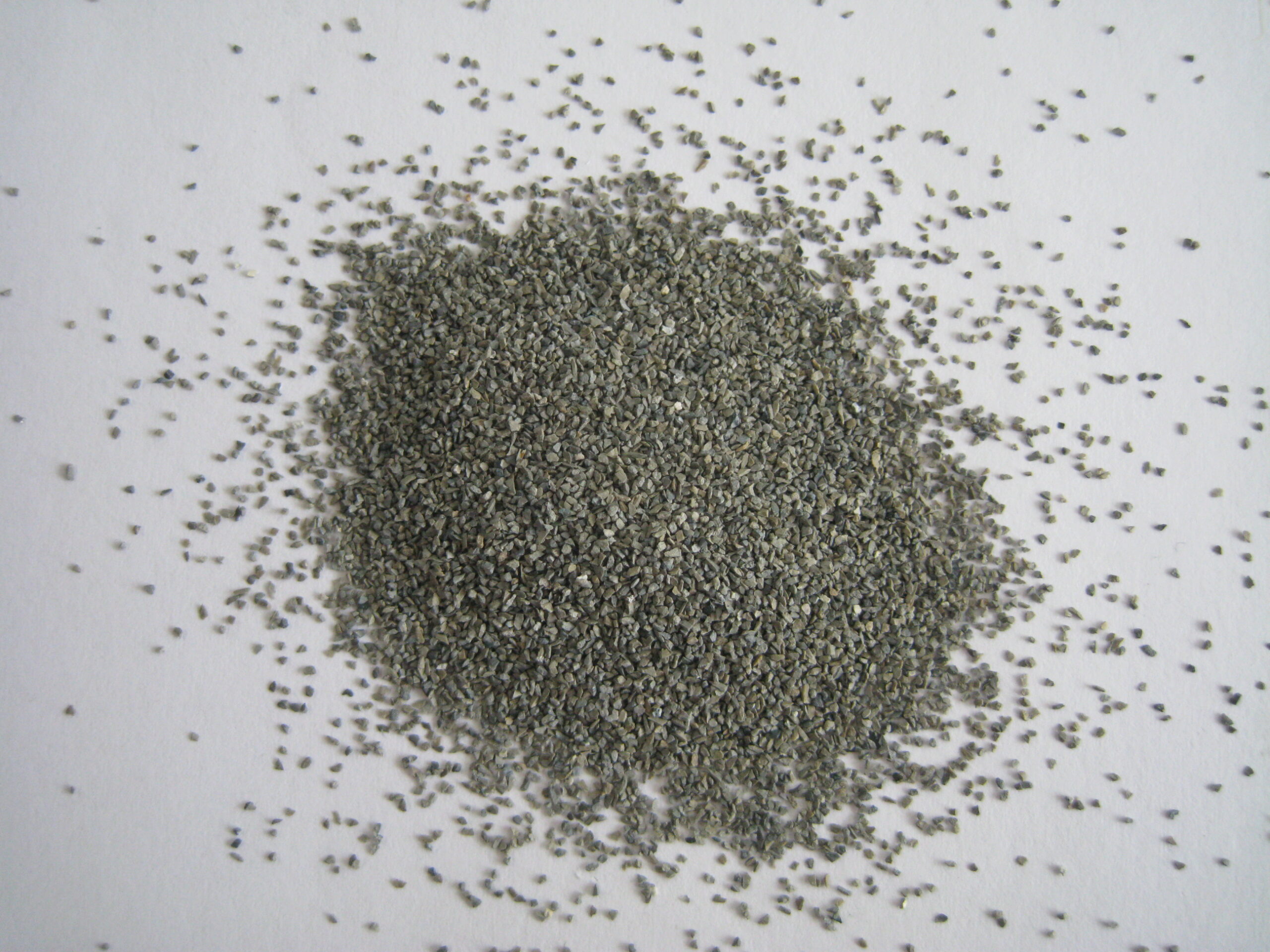

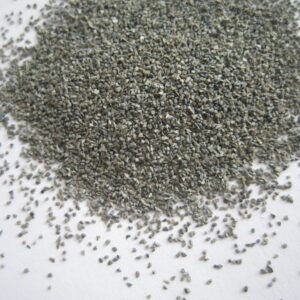

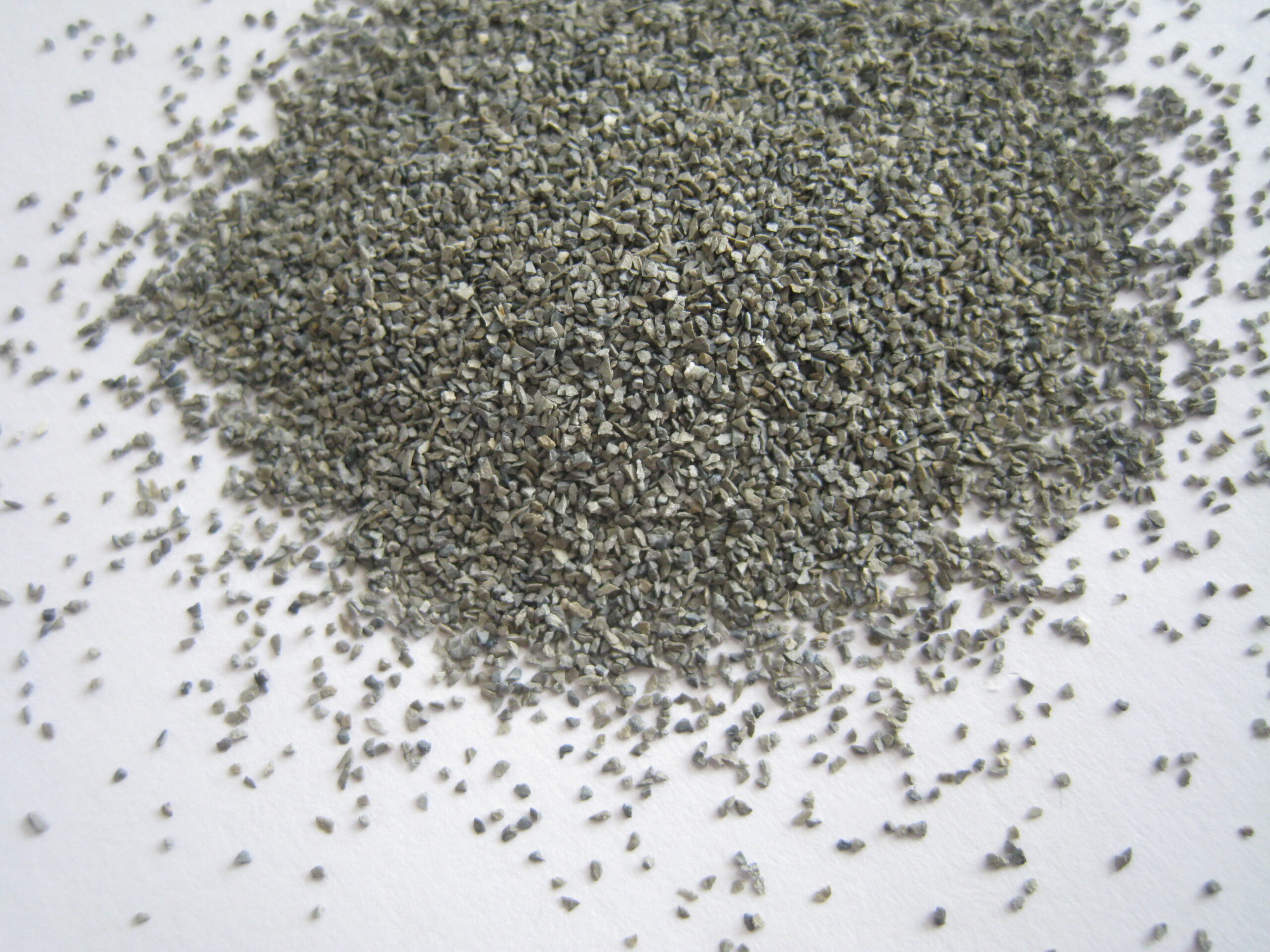

鋯氧化鋁-ZA25
ZA25鋯氧化鋁是由鋁和氧化鋯在電弧爐中於2250℃以上熔化並冷卻製成，然後將巨大的氧化鋯熔融氧化鋁塊壓碎成不同尺寸。
典型化學分析 [%]
| 專案 | 氧化鋁 | ZrO2 | 二氧化鈦 | Fe2O3 | 二氧化矽 |
| ZA25 | 68-72 | 24-30 | ≤1.5 | ≤0.5 | ≤1.0 |
| ZA40 | 55-57 | 35-44 | ≤1.5 | ≤0.5 | ≤1.0 |
物理性質
| 晶體形態 | 單斜晶系、四方晶系 |
| 與酸和鹼的反應 | 不 |
| 與碳的反應 | 自1650年代以來，碳化物一直被製造出來。 |
| 顏色 | 灰色的 |
| 真實密度 | 4.20克/立方厘米 |
| 堆積密度 | 2.18克/立方厘米 |
| 莫氏硬度 | 9.0 |
| 努氏硬度 | 1450-2000kg/cm² |
| 熔點 | 1900攝氏度 |
| 最高使用溫度 | 1700攝氏度 |
| 比熱容（卡/克攝氏度） | 0.2205（50-500℃） |
| 熱傳導 | 0.2718 cal/cm2.sec.C |
| 線性膨脹係數（X10-6） | 6.82（100-700℃） |
粒徑分佈
| F4 | +8000微米 | 0 | +5600微米 | ≤20% | +4750微米 | ≥40% | +4750+4000微米 | ≥70% | -3350微米 | ≤3% |
| F5 | +6700微米 | 0 | +4750微米 | ≤20% | +4000微米 | ≥40% | +4000+3350微米 | ≥70% | -2800微米 | ≤3% |
| F6 | +5600微米 | 0 | +4000微米 | ≤20% | +3350微米 | ≥40% | +3350+2800微米 | ≥70% | -2360微米 | ≤3% |
| F7 | +4750微米 | 0 | +3350微米 | ≤20% | +2800微米 | ≥40% | +2800+2360微米 | ≥70% | -2000微米 | ≤3% |
| F8 | +4000微米 | 0 | +2800微米 | ≤20% | +2360微米 | ≥45% | +2360+2000微米 | ≥70% | -1700微米 | ≤3% |
| F10 | +3350微米 | 0 | +2360微米 | ≤20% | +2000微米 | ≥45% | +2000+1700微米 | ≥70% | -1400µm | ≤3% |
| F12 | +2800微米 | 0 | +2000微米 | ≤20% | +1700微米 | ≥45% | +1700+1400微米 | ≥70% | -1180微米 | ≤3% |
| F14 | +2360微米 | 0 | +1700微米 | ≤20% | +1400 微米 | ≥45% | +1400+1180微米 | ≥70% | -1000微米 | ≤3% |
| F16 | +2000微米 | 0 | +1400 微米 | ≤20% | +1180微米 | ≥45% | +1180+1000微米 | ≥70% | -850微米 | ≤3% |
| F20 | +1700微米 | 0 | +1180微米 | ≤20% | +1000微米 | ≥45% | +1000+850微米 | ≥70% | -710微米 | ≤3% |
| F22 | +1400 微米 | 0 | +1000微米 | ≤20% | +850微米 | ≥45% | +850+710微米 | ≥70% | -600微米 | ≤3% |
| F24 | +1180微米 | 0 | +850微米 | ≤25% | +710微米 | ≥45% | +710+600微米 | ≥65% | -500微米 | ≤3% |
| F30 | +1000微米 | 0 | +710微米 | ≤25% | +600微米 | ≥45% | +600+500微米 | ≥65% | -425微米 | ≤3% |
| F36 | +850微米 | 0 | +600微米 | ≤25% | +500微米 | ≥45% | +500+425微米 | ≥65% | -355微米 | ≤3% |
| F46 | +600微米 | 0 | +425微米 | ≤30% | +355微米 | ≥40% | 355+300微米 | ≥65% | -250微米 | ≤3% |
| F54 | +500微米 | 0 | +355微米 | ≤30% | +300微米 | ≥40% | +300+250微米 | ≥65% | -212微米 | ≤3% |
| F60 | +425微米 | 0 | +300微米 | ≤30% | +250微米 | ≥40% | 250+212微米 | ≥65% | -180微米 | ≤3% |
| F70 | +355微米 | 0 | +250微米 | ≤25% | +212微米 | ≥40% | +212+180微米 | ≥65% | -150微米 | ≤3% |
| F80 | +300微米 | 0 | +212微米 | ≤25% | +180微米 | ≥40% | +180+150微米 | ≥65% | -125微米 | ≤3% |
| F90 | +250微米 | 0 | +180微米 | ≤20% | +150微米 | ≥40% | +150+125微米 | ≥65% | -106微米 | ≤3% |
| F100 | +212微米 | 0 | +150微米 | ≤20% | +125微米 | ≥40% | +125+106微米 | ≥65% | -75微米 | ≤3% |
| F120 | +180微米 | 0 | +125微米 | ≤20% | ≥40% | ≥40% | +106+90微米 | ≥65% | -63微米 | ≤3% |
| F150 | +150微米 | 0 | +106微米 | ≤15% | +75微米 | ≥40% | +75+63微米 | ≥65% | -45微米 | ≤3% |
| F180 | +125微米 | 0 | +90微米 | ≤15% | +75微米 | * | +75+63微米 | ≥40% | -53微米 | * |
| F220 | +106微米 | 0 | +75微米 | ≤15% | +63微米 | * | +63+53微米 | ≥40% | -45微米 | * |
主要應用：
1.生產鋯熔融氧化鋁磚和建築材料
2.用於製造黏結磨料產品，以及金屬製品及其他材料的研磨、噴砂、表面處理製程。
3.氧化鋯熔融氧化鋁具有良好的抗熔蝕性能，對鋼、鑄鐵、耐熱鋼和其他合金材料有良好的研磨效果。
4.氧化鋯熔融氧化鋁可用於製造重型氧化鋯熔融氧化鋁砂輪、切割片、纖維砂輪、研磨導軌、高速砂帶等。
5.用於製造塗附磨料產品，
6.用於製作研磨膏、拋光蠟、金剛砂布、砂紙等。
7.ZA 主要用於鋼材修整砂輪、毛刺砂輪、大直徑切割砂輪等需要高速高壓的研磨應用。它也推薦用於對耐環境腐蝕性要求高、熱膨脹係數低的耐火材料。應用領域包括滑門、玻璃罐耐火材料以及其他需要耐熔渣的應用。
